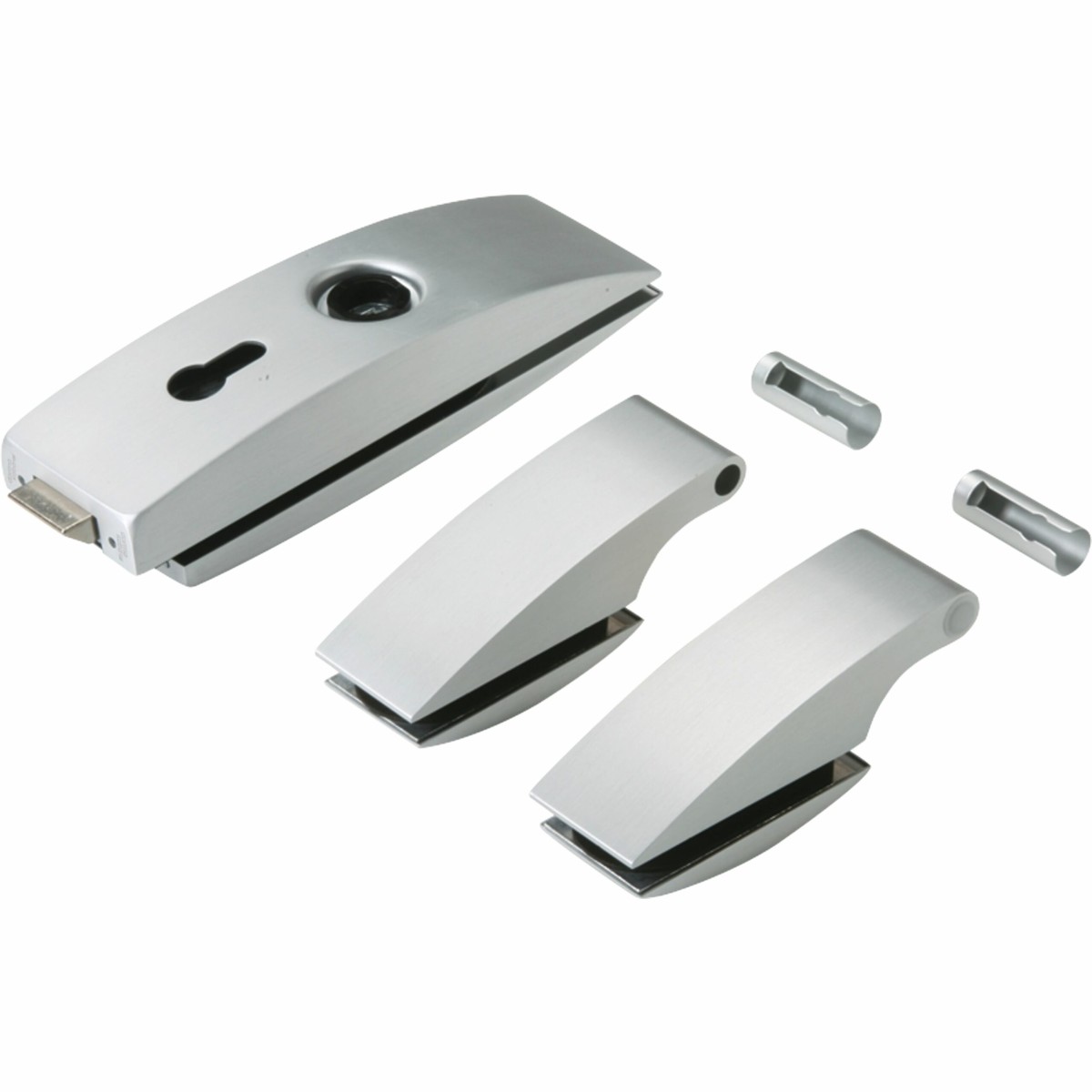

STUDIO Arcos Garnitur komplett, PZ, F114

1241021140000
24.102.114

Dreh-Anschlag-Pendeltüren
Dormakaba Arcos Studio
für 8 und 10 mm Glasdicke, Schlösser mit Drückerführung, Flügelgewicht max. 60
kg, Flügelbreite max. 1000 mm, Falztiefe 24 mm bei 8 mm Glasdicke / 26 mm bei 10
mm Glasdicke. Geeignet für alle Türdrücker ohne Rosetten, m. 8 mm Vierkantstift,
Stiftlänge für 44 mm Schlossdicke und Ø 18 mm Drückerführung, max. 8 mm lang

Schloss mit 2 Bändern, Schloss PZ-vorgerichtet, mit
Wechsel, Bänder mit Hülsen, 8 mm Glasdicke

LM silber 114

Art. Nr. 24.102.114

1241021140000

Technische Daten

Farbcode Dorma
114 LM silber EV1 Deko
PDF Zeichnung
https://shop.glas-gasperlmair.at/uploads/A_24_102.pdf

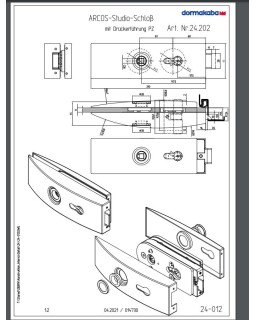

DWG Zeichnung
https://shop.glas-gasperlmair.at/uploads/24-012.dwg

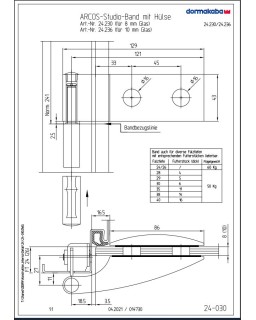

DWG Zeichnung1
https://shop.glas-gasperlmair.at/uploads/24-030.dwg

Besondere Bestellnummern
