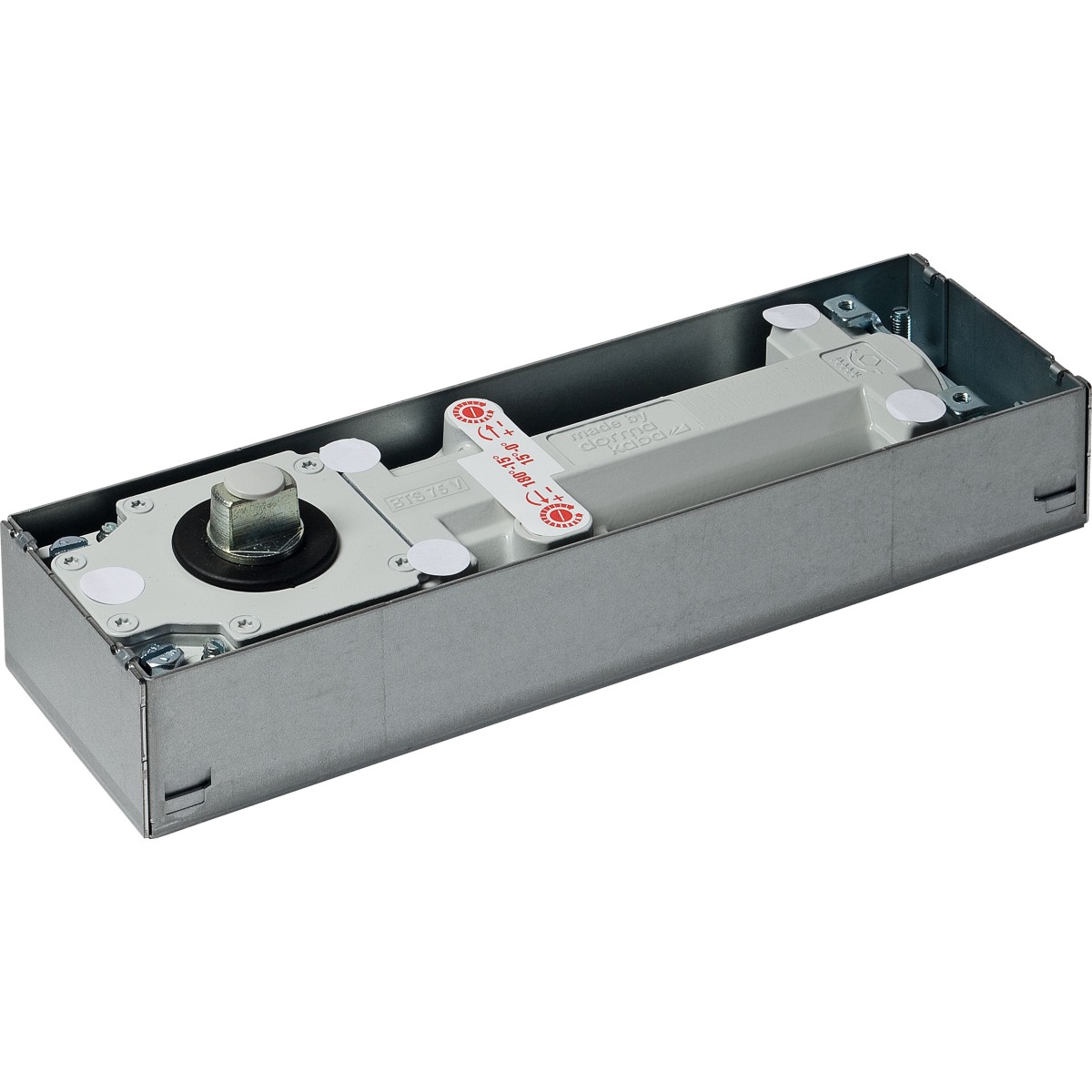

BTS 75 Bodentürschließer, 90° Feststellvorrichtung.

Artikel-Nr.: 2000750900000

BTS75090

Dreh-Anschlag-Pendeltüren
Bodentürschließer
dormakaba BTS

BTS 75 mit Brückenbefestigung

mit Steckachse (flach-konisch)

einschl. Zementkasten

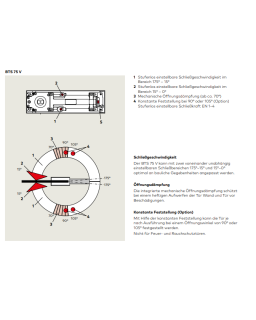

Schließgeschwindigkeitseinstellung von 175°-15° und 15°-0°

mit Öffnungsdämpfung mit konstanter Feststellvorrichtung 90°

OHNE Abdeckplatte

EN 1-4

Art. Nr. 61601200

Artikel-Nr. 2000750900000

Farbcode Dorma: ohne Abdeckkappe
Weitere PDF: https://www.dormakaba.com/resource/blob/163310/8facb8665f0f9a8babbfe25b7261069d/dormakaba-bodentuerschliesser-bts75v-factsheet-de-pdf-data.pdf
Anleitung: https://www.dormakaba.com/resource/blob/139774/de44bcaa28fa2527f4d0d2276723124f/054111-190923-bts-75-v-retrofit-set-moun-instr-pdf-data.pdf
DWG Zeichnung: https://www.dormakaba.com/resource/blob/139792/12ab71290c91cf46ddc8d4af8752d69b/bts75v-brueckenbefestigung-bridge-type-fixing-dwg-data.dwg
DXF -Zeichnung: https://www.dormakaba.com/resource/blob/139796/a5f25341cf31c85d8e26f337c3534617/bts75v-brueckenbefestigung-bridge-type-fixing-dxf-data.dxf
PDF Anleitung 2: https://www.dormakaba.com/resource/blob/135426/471695cb09f1657e57b759c25863fa62/054107-45532-pdf-data.pdf
