MUTO Premium XL 80, Deckenmontage, Set 900, F157
1365031570000
36.503.157
Schiebetüren
dormakaba Muto Premium XL 80/150
Komplett-Sets
MUTO
Premium XL 80

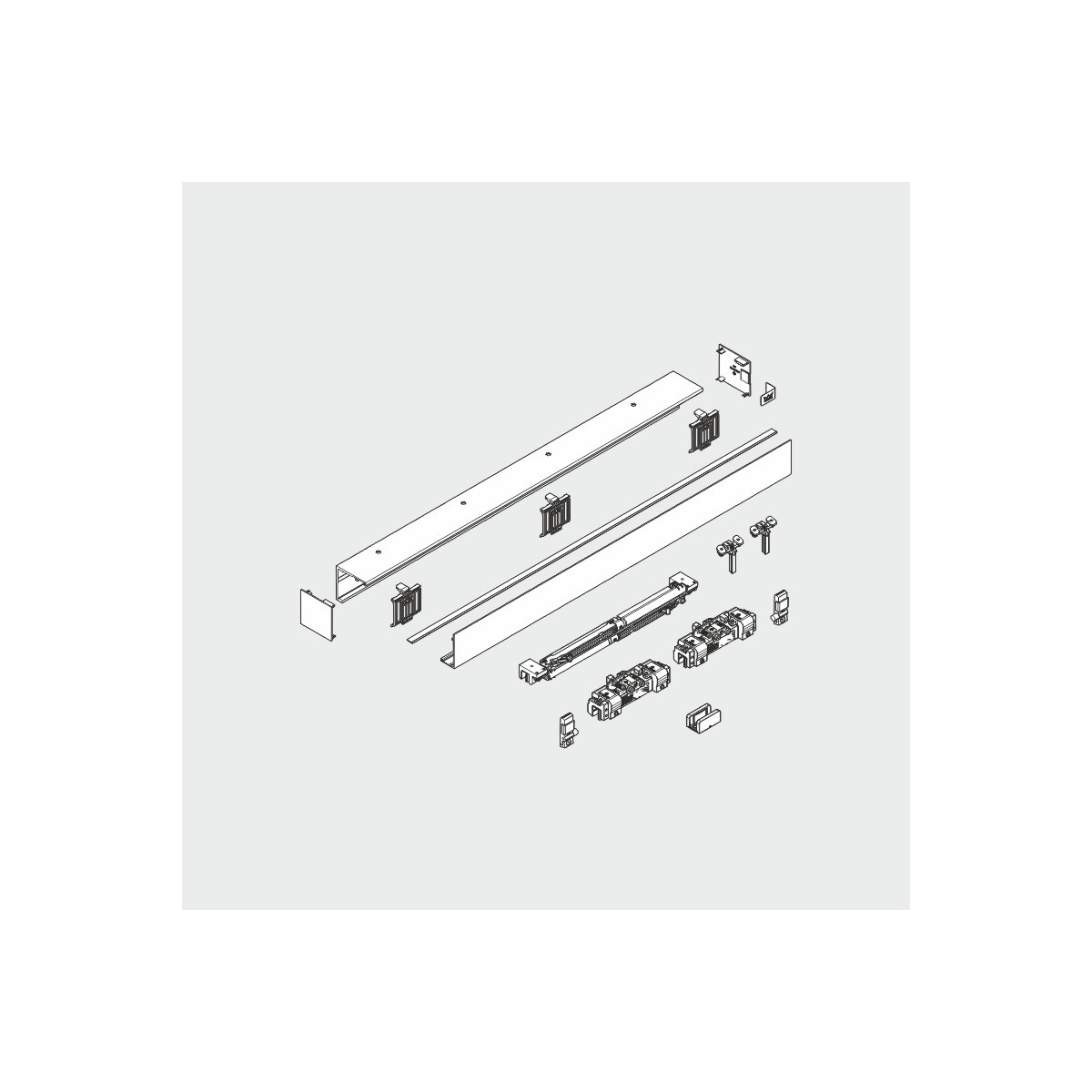

Komplett-Set
-- Laufschienenlänge 1.780 mm (kürzbar)
-- Abdeckprofillänge 1.780 mm (kürzbar)
-- 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
-- 2 Endanschläge inkl. Fangvorrichtung
-- 1 Bodenführung
-- 2 Stirnabdeckungen
-- inkl. Sichtschutzbürsten
-- inkl. Dormotion-Einheit (SoftStop/SoftClose)
max. Gesamtgewicht 80 kg
Flügelbreite: minimal 810 mm / max. 900 mm
Profillänge: 1780
Glasdicke: 8 - 13,5 mm
Wandabstand des Glases: 20 mm
Einstand des Glases in die Laufschiene 32 mm
Laufschiene: 72mm tief / 69 mm hoch
Luftabzug zum Boden 10 mm (+/- 5mm)
LM ähnlich Niro matt 157
Art. Nr. 36.503.157
1365031570000
Technische Daten
- Farbcode Dorma
- 157 Edelstahl ähnlich, LM Dark Niro

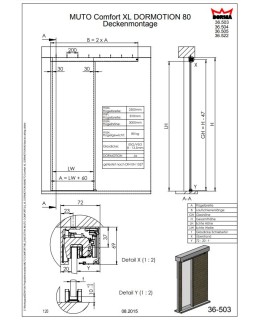

- PDF Zeichnung
- https://shop.glas-gasperlmair.at/uploads/A_36_503_504_505_522.pdf
- DWG Zeichnung
- https://www.dormakaba.com/resource/blob/738368/36502de60796f4119aa102ae806f4eed/36-503-with-sidelight-dxf-data.dxf
- DXF -Zeichnung
- https://www.dormakaba.com/resource/blob/738372/f62e94657e2653ab762557a13ec8dee3/36-503-with-two-sidelights-dxf-data.dxf
Besondere Bestellnummern
36.503.157
